Jak sprawdzić czy przekaźnik działa? Praktyczny poradnik

Co to jest przekaźnik i dlaczego jest ważny?

Przekaźnik pełni niezwykle istotną rolę w obwodzie elektrycznym, działając niczym przełącznik z elektromagnetycznym napędem. Jego konstrukcja składa się z cewki oraz styków, co warunkuje jego działanie. Gdy napięcie zostaje podane na cewkę, generuje się pole magnetyczne, które przyciąga zworę, co z kolei powoduje zwarcie lub rozwarcie styków.

Przekaźniki są nieocenione, ponieważ pozwalają na efektywne sterowanie obwodami o wysokim napięciu przy użyciu niskoprądowych sygnałów. Dzięki tej technologii można bezpiecznie zarządzać znacznymi obciążeniami elektrycznymi w różnych dziedzinach, w tym także w motoryzacji. Ich zastosowanie w automatyzacji znacząco podnosi poziom bezpieczeństwa oraz wydajności urządzeń elektrycznych.

W ramach obiegu energii elektrycznej przekaźnik otwiera nowe możliwości w obwodach sterujących, umożliwiając regulację przepływu prądu poprzez odpowiednie styki. Obwód wykonawczy przekaźnika, odpowiedzialny za realizację określonych zadań, jak na przykład włączanie bądź wyłączanie silnika samochodu, to przykład wszechstronności tego urządzenia.

Podobnie sytuacja wygląda w przypadku innych sprzętów, gdzie istotne jest oddzielenie obwodów wysokoprądowych od niskoprądowych, co zapewnia ochronę elementów sterujących przed uszkodzeniami. W ten sposób przekaźnik nie tylko przyczynia się do automatyzacji procesów, ale również zwiększa bezpieczeństwo korzystania z pojazdów oraz różnorodnych systemów elektrycznych.

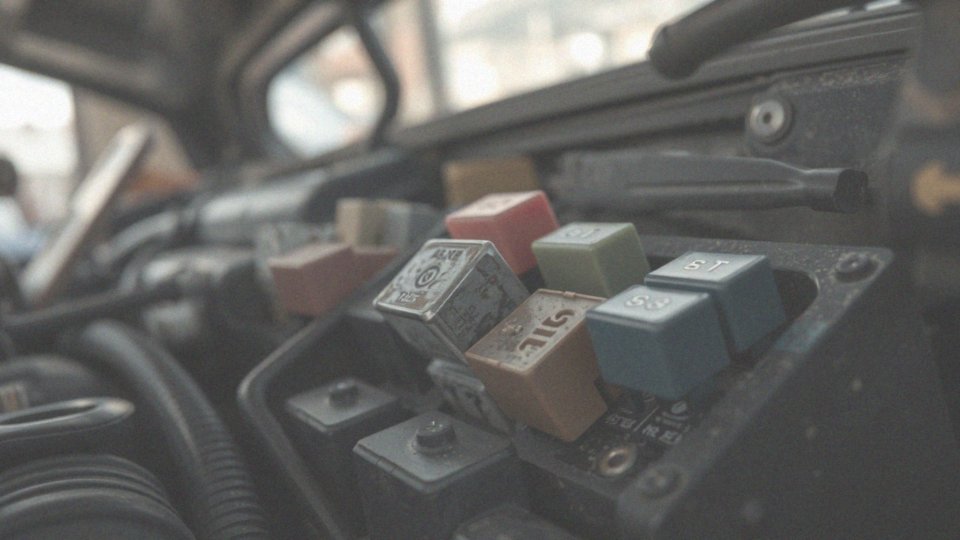

Jakie są objawy uszkodzonego przekaźnika?

Objawy uszkodzonego przekaźnika mogą przyjmować różnorodne formy, zależne od jego funkcji w danym obwodzie. Najczęściej pojawiają się:

• trudności z uruchomieniem pojazdu, co objawia się brakiem reakcji na stacyjkę,
• zapalenie się kontrolki silnika, sygnalizujące usterkę w układzie elektrycznym,
• brak działania klaksonu, wentylatora czy pompy paliwa, co stanowi wyraźny sygnał problemu,
• brak napięcia na styki przekaźnika, co może powodować awarie wycieraczek, ogrzewania tylnej szyby oraz klimatyzacji,

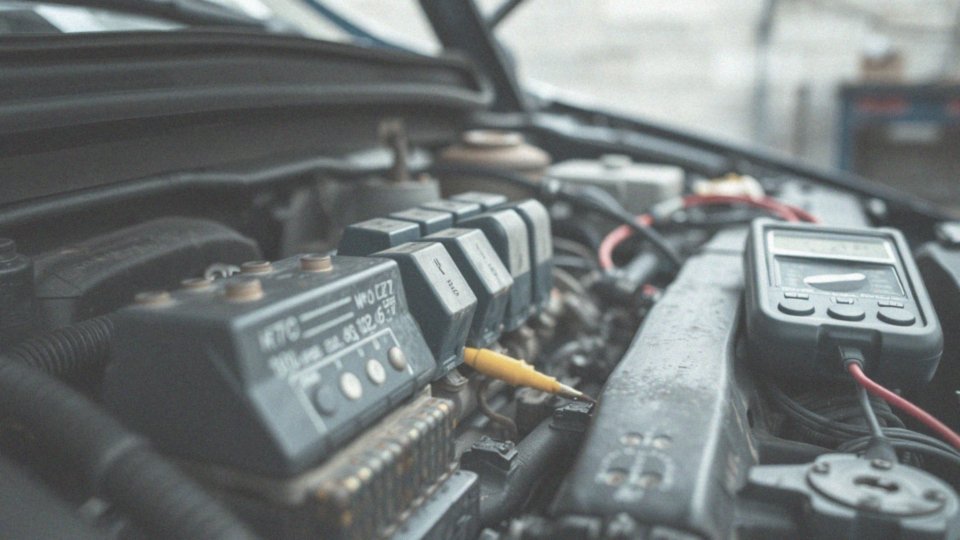

• uszkodzenia świec żarowych w silnikach wysokoprężnych.

Do innych symptomów można zaliczyć:

• przegrzewanie się komponentów,
• występowanie zwarć elektrycznych, które mogą prowadzić do przepaleń cewki,
• mechaniczne uszkodzenia oraz korozję wpływające na funkcjonowanie przekaźnika.

Dlatego regularna kontrola stanu przekaźnika jest kluczowa dla uniknięcia wielu problemów związanych z pracą pojazdu.

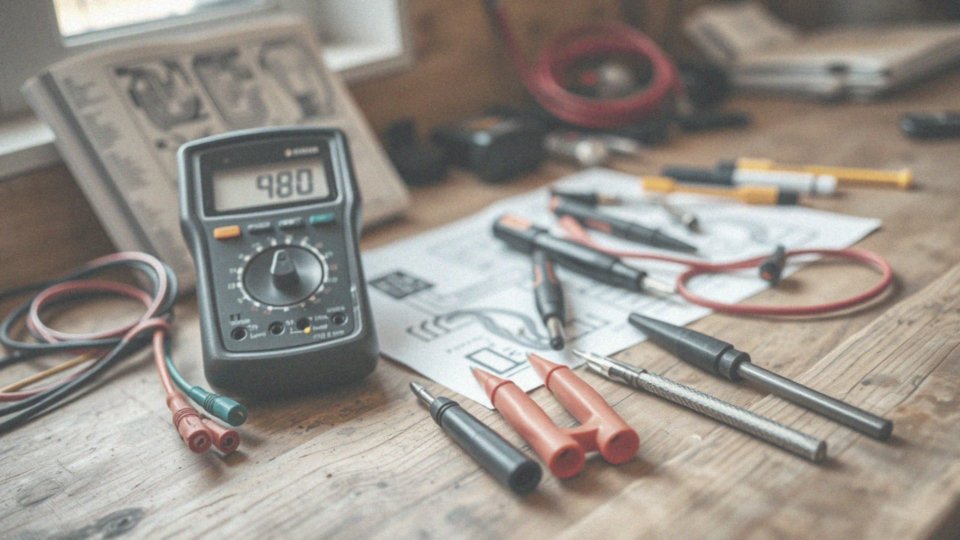

Jakie narzędzia są potrzebne do sprawdzania przekaźnika?

Aby skutecznie sprawdzić przekaźnik, przydadzą się pewne narzędzia diagnostyczne. Przede wszystkim, warto zainwestować w multimetr, który umożliwia:

• pomiar napięcia,
• pomiar rezystancji,
• sprawdzenie ciągłości obwodu.

Dobrze mieć również źródło napięcia stałego, na przykład akumulator 12V albo zasilacz, co pozwoli na zasilenie przekaźnika w trakcie testów. Pamiętaj o przewodach do połączeń, które są niezbędne do prawidłowych pomiarów. Kiedy przychodzi do demontażu przekaźnika, podstawowe narzędzia ręczne, takie jak śrubokręty, będą niezwykle pomocne. Warto mieć także schemat elektryczny pojazdu lub dokumentację techniczną przekaźnika. Takie informacje znacznie ułatwią identyfikację styków oraz ich parametrów.

Dbając o bezpieczeństwo, zawsze stosuj rękawice oraz okulary ochronne podczas pracy z elementami elektrycznymi. Umiejętność pomiaru rezystancji i napięcia na cewce przekaźnika jest niezastąpiona w diagnostyce ewentualnych usterek. Wiedza na temat podzespołów elektrycznych oraz metod pomiarowych jest niezbędna, aby przeprowadzić bezpieczną i efektywną diagnostykę przekaźników.

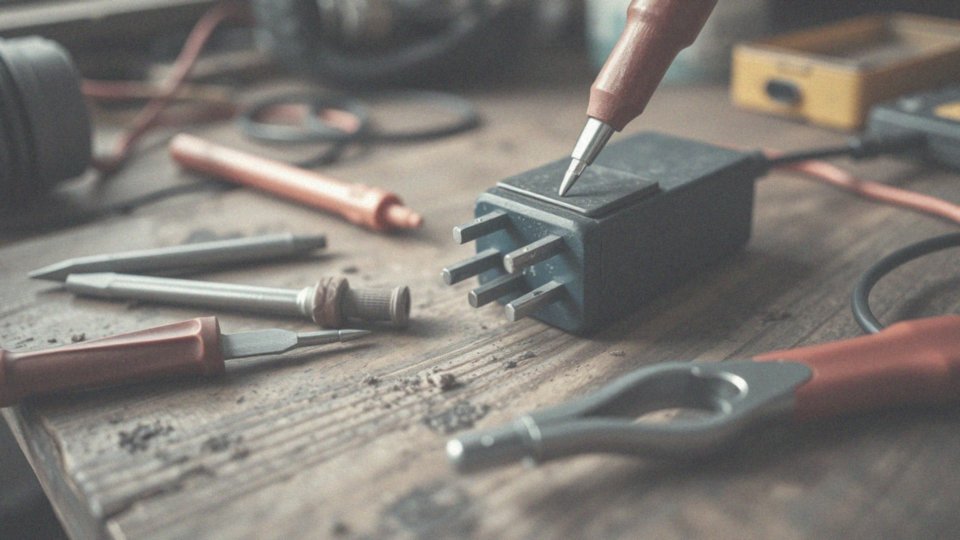

Jak skorzystać z multimetru do sprawdzenia przekaźnika?

Aby skutecznie sprawdzić przekaźnik za pomocą multimetru, zacznij od ustawienia urządzenia na pomiar rezystancji lub napięcia stałego. Kluczowe jest zidentyfikowanie odpowiednich styków – cewki i przełączających – co znacznie ułatwi dalsze pomiary.

1. Pomiar rezystancji cewki, która powinna wskazywać niską, lecz nie zerową wartość; to oznacza, że jest ona sprawna.
2. Jeżeli zmierzona wartość wynosi zero, istnieje duża szansa, że cewka jest przepalona.
3. Podłącz przekaźnik do źródła napięcia stałego i sprawdź napięcie na stykach cewki – odczyt powinien wskazywać, że cewka jest zasilana.
4. Przeprowadź test ciągłości obwodu na stykach przełączających, ustawiając multimetr na pomiar ciągłości, aby zweryfikować, czy styki prawidłowo zwierają się lub rozwierają po przekazaniu napięcia na cewkę.
5. Wizualna kontrola wszystkich połączeń, by upewnić się, że nie wykazują oznak uszkodzenia.

Wykorzystanie multimetru w tej procedurze diagnostycznej jest niezwykle istotne, ponieważ pozwala z łatwością zidentyfikować ewentualne problemy z przekaźnikiem w instalacjach elektrycznych, a tym samym zapewnić ich bezawaryjne funkcjonowanie.

Jak zmierzyć napięcie na cewce przekaźnika?

Aby zmierzyć napięcie na cewce przekaźnika, zacznij od ustawienia multimetru na pomiar napięcia stałego (V DC). Następnie podłącz sondy do zacisków cewki, które zazwyczaj są oznaczone jako:

• A1 i A2,
• 85 i 86.

Kiedy już to zrobisz, dostarcz zasilanie do przekaźnika, pamiętając, że musi ono odpowiadać napięciu znamionowemu. Odczyt na multimerze powinien zbliżać się do wartości nominalnej. Na przykład, w przypadku cewki o napięciu 12V, oczekujemy, że wynik będzie bliski tej wartości. Jeśli nie zauważysz napięcia na cewce, może to wskazywać na:

• przerwę w obwodzie zasilania,
• uszkodzenie samej cewki.

Ważne jest, aby upewnić się, że napięcie rzeczywiście dotarło do cewki, ponieważ to ona generuje pole magnetyczne umożliwiające otwieranie lub zamykanie styków przekaźnika. Przeprowadzając taki pomiar, można szybko zidentyfikować ewentualne problemy z przekaźnikiem w obwodzie.

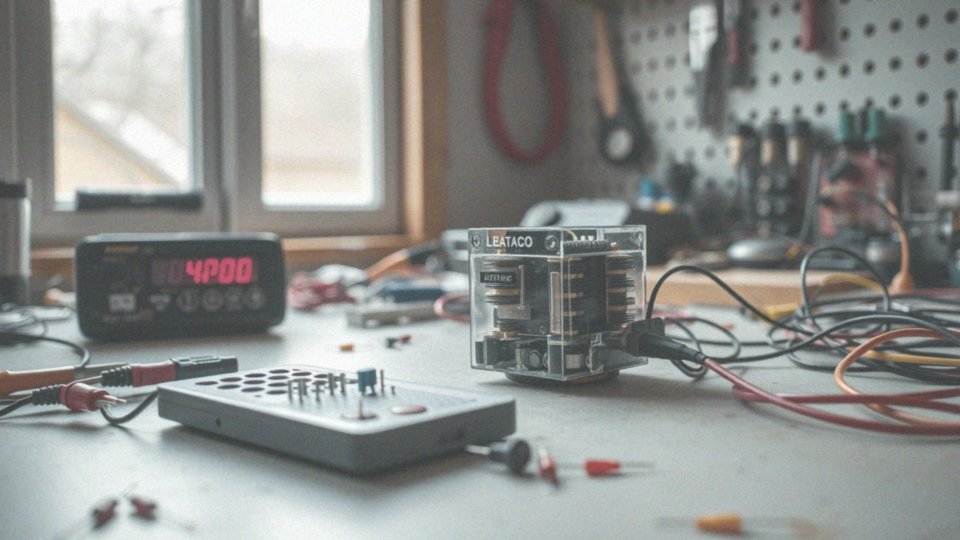

Jak zmierzyć rezystancję styków przekaźnika?

Aby skutecznie zmierzyć rezystancję styków przekaźnika, warto postępować zgodnie z kilkoma prostymi krokami:

1. odłącz przekaźnik od obwodu, co zapewni bezpieczeństwo sprzętu oraz zapobiegnie ewentualnym wypadkom związanym z porażeniem prądem,
2. przygotuj multimetr ustawiony na pomiar rezystancji (Ω) i przyłącz sondy do właściwych styków,
3. zwróć uwagę na identyfikację styku normalnie otwartego (NO), normalnie zamkniętych (NC) oraz wspólnego (COM).

Kiedy przekaźnik znajduje się w stanie spoczynku, co oznacza, że cewka nie jest zasilana, rezystancja styku NO powinna być wysoka, co świadczy o przerwie. Z kolei styki NC powinny prezentować niską rezystancję, sygnalizując zwarcie. Po podaniu napięcia na cewkę warto jeszcze raz sprawdzić, jak zmieniają się wartości rezystancji. Oczekiwanym efektem jest to, że styk NO przechodzi w stan zwarcia, natomiast NC zmienia się w przerwę. Jeśli jednak stwierdzisz, że rezystancja na stykach NO jest zbyt niska lub pozostaje bez zmian, może to wskazywać na uszkodzenie przekaźnika. Takie pomiary rezystancji są niezwykle ważne w procesie diagnozowania stanu przekaźników. Pamiętaj, że niska wartość rezystancji na stykach normalnie zamkniętych często sugeruje poprawne działanie urządzenia.

Jak sprawdzić styki przekaźnika pod kątem przejścia?

Aby upewnić się, że przekaźnik funkcjonuje prawidłowo, warto skorzystać z multimetru. Ustaw go na tryb testu ciągłości, oznaczony symbolem diody lub głośnika. Następnie podłącz sondy do odpowiednich styków przekaźnika:

• jedną do styku normalnie otwartego (NO),
• drugą do normalnie zamkniętego (NC).

W trybie spoczynkowym, gdy cewka nie jest zasilana:

• styk NO nie powinien przewodzić prądu, co oznacza, że multimetr nie wyda żadnego dźwięku,
• na styku NC powinno zaistnieć przejście, co spowoduje, że multimetr wyda sygnał.

Jeżeli na NC zarejestrujesz inną wartość niż oczekiwana, może to wskazywać na uszkodzenie styków lub samego przekaźnika. Po zasileniu cewki, stany styków zmieniają się:

• styk NO zaczyna przewodzić prąd,
• podczas gdy NC przestaje.

To działanie styków pod wpływem napięcia potwierdza ich prawidłowe funkcjonowanie. Jeżeli jednak styk NO nadal nie przewodzi, może to sygnalizować awarię. Regularne sprawdzanie styków przekaźnika jest niezbędne dla utrzymania sprawności systemów elektrycznych. Również test ciągłości obwodu dla styków NO i NC pomoże w szybkim zidentyfikowaniu problemów, co z kolei pozwoli zaoszczędzić czas i pieniądze związane z wymianą uszkodzonych elementów.

Jak przeprowadzić test działania przekaźnika?

Aby skutecznie przetestować przekaźnik, potrzebujesz odpowiednich narzędzi i znajomości kluczowych kroków:

1. podłącz przekaźnik do źródła zasilania, na przykład akumulatora 12V, stosując się do dostarczonego schematu,
2. połącz obciążenie, takie jak żarówka, z stykami przełączającymi przekaźnika,
3. po zasileniu cewki zwróć uwagę na działanie styków,
4. obserwuj, co dzieje się z obciążeniem – jeśli żarówka miga lub zmienia stan między zapaleniem a gaszeniem, jest to oznaką, że przekaźnik działa poprawnie,
5. powinieneś także usłyszeć charakterystyczne „kliknięcie” przy przełączaniu styków, co potwierdza, że element funkcjonuje.

Brak tego dźwięku może sugerować uszkodzenie cewki lub samego przekaźnika, co powinno skłonić Cię do przeprowadzenia dodatkowych kontroli. Sprawdź napięcie na cewce i rezystancję styków, aby zdiagnozować problem. Odpowiednie zaplecze techniczne oraz wiedza na temat obwodów elektrycznych znacząco ułatwiają testowanie przekaźników i zapewniają ich prawidłowe funkcjonowanie.

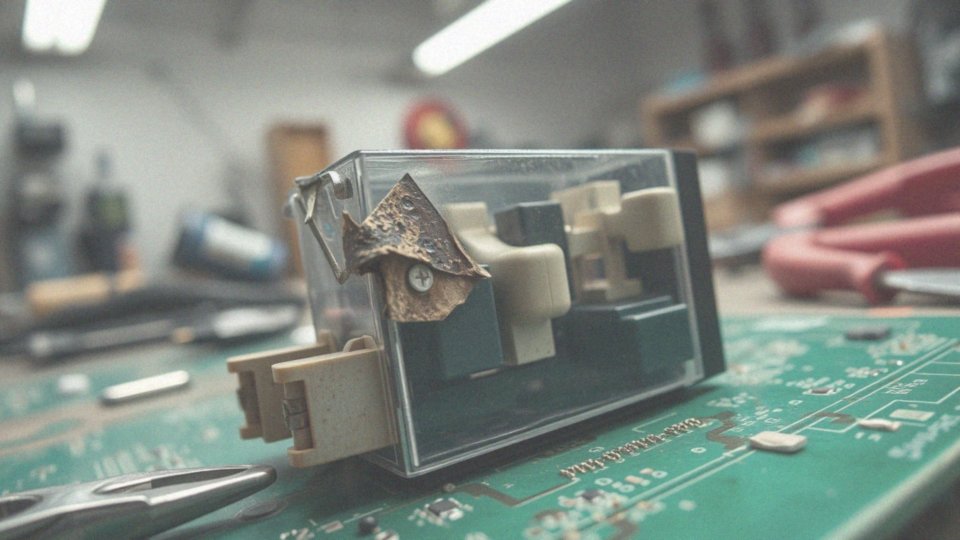

Jak zwizualizować uszkodzenia przekaźnika?

Wizualizacja uszkodzeń przekaźnika stanowi kluczowy etap w procesie diagnozowania usterek. Przy tej analizie warto zwrócić uwagę na kilka istotnych aspektów:

• obudowa przekaźnika powinna być wolna od pęknięć,
• stan styków musi być w dobrym stanie, bez żadnych oznak stopienia czy nadpalenia,
• zaciski przekaźnika; ich korozja może negatywnie wpływać na jakość połączenia,
• dokładna inspekcja płytki drukowanej (PCB) pod kątem ewentualnych uszkodzeń,
• przegrzanie lub uszkodzenie cewki przekaźnika, które jest konieczne do prawidłowego działania urządzenia.

Regularne sprawdzanie wizualnego stanu przekaźników oraz dokumentowanie wszystkich nieprawidłowości znacząco ułatwia szybką diagnozę. Dzięki tym działaniom można błyskawicznie zidentyfikować mechaniczne uszkodzenia, które są kluczowe dla bezpieczeństwa i efektywności całego systemu elektrycznego.

Jakie są różnice pomiędzy przekaźnikami elektromechanicznymi a półprzewodnikowymi?

Przekaźniki elektromechaniczne (EMR) i półprzewodnikowe (SSR) różnią się pod względem działania i zastosowań. EMR korzystają z elektromagnesu do mechanicznego przełączania styków, co wytwarza charakterystyczne „kliknięcie”. Są relatywnie niedrogie i mają zdolność do obsługi dużych obciążeń, ale charakteryzują się:

• wolniejszym czasem reakcji,
• większą podatnością na uszkodzenia mechaniczne.

Z kolei przekaźniki SSR funkcjonują dzięki elementom półprzewodnikowym, takim jak tyrystory i tranzystory, co pozwala im:

• pracować w ciszy,
• błyskawicznie przełączać,
• cieszyć się dłuższą żywotnością.

Ich odporność na wibracje i uszkodzenia sprawia, że są bardziej trwałe, mimo wyższej ceny. W przypadku dużych obciążeń mogą wymagać dodatkowego chłodzenia. Główna różnica między tymi dwoma typami przekaźników sprowadza się do mechanizmu działania. EMR przełączają styki fizycznie, natomiast SSR regulują przepływ prądu bez ruchów mechanicznych, co czyni EMR bardziej podatnymi na awarie spowodowane zużyciem.

Wybór odpowiedniego przekaźnika powinien być uzależniony od specyficznych wymagań, ponieważ EMR sprawdzają się w prostych aplikacjach, gdzie kluczowym czynnikiem są:

• niskie koszty,
• obciążenia mieszczące się w ich możliwościach.

Z kolei SSR są doskonałe tam, gdzie potrzebna jest:

• szybka reakcja,
• precyzyjna kontrola delikatnych urządzeń, takich jak diody LED czy termopary.

Warto więc uwzględnić wymagania dotyczące obciążenia, trwałości i charakterystyki pracy systemu elektrycznego, aby dokonać właściwego wyboru.

Co zrobić, gdy przekaźnik nie działa prawidłowo?

Kiedy przekaźnik przestaje działać poprawnie, kluczowe jest przeprowadzenie starannej diagnostyki. Rozpocznij od kontrolowania napięcia, które powinno zasilać cewkę – musi ono odpowiadać podanym wymaganiom. Usterki w przekaźnikach mogą mieć różne przyczyny, takie jak:

• przerwy w obwodzie,
• uszkodzona cewka,
• niewłaściwe działanie styków.

Ważne jest, aby pomiar rezystancji cewki wykazał niską wartość. Jeśli wynosi ona zero, to najprawdopodobniej cewka jest przepalona. Następnie koniecznie sprawdź styki przekaźnika, zwracając uwagę na ich przejście. W trybie spoczynkowym normalnie zamknięty styk (NC) powinien przewodzić prąd, a normalnie otwarty (NO) – nie. Po zasileniu cewki oczekuj, że NO zacznie przewodzić, a NC przestanie.

W przypadku wątpliwych wyników pomiarów warto rozważyć wymianę przekaźnika. Jeżeli zewnętrzny przekaźnik działa poprawnie, nie zapomnij zbadać również obwodu sterującego, łącznie z czujnikami i przełącznikami. Są to istotne elementy, które wpływają na funkcjonowanie całego systemu. Obwód wzmacniający również musi być w dobrym stanie, aby zapewnić prawidłowe działanie.

Regularna konserwacja oraz testowanie przekaźników mają kluczowe znaczenie dla ich długowieczności i zapobiegają awariom. Jeśli usterka zostanie potwierdzona, przekaźnik warto wymienić na nowy, spełniający te same parametry, co jest niezbędne dla prawidłowego funkcjonowania obwodów.

Jak sprawdzić, czy przekaźnik działa?

Aby ocenić działanie przekaźnika, warto skorzystać z kilku prostych technik. Na początek zwróć uwagę na charakterystyczny dźwięk „kliknięcia”, który powinien być słyszalny po podaniu napięcia na cewkę. Jego brak może wskazywać na uszkodzenie przekaźnika. Kolejnym krokiem jest użycie multimetru do pomiaru napięcia na cewce — ustaw urządzenie na pomiar napięcia stałego i połącz sondy z stykami. W przypadku przekaźników 12V oczekiwany wynik powinien być bliski tej wartości, a brak napięcia sugeruje przerwanie w zasilaniu lub uszkodzenie cewki. Dodatkowo, warto sprawdzić ciągłość obwodu na stykach przełączających. Ustaw multimetr w trybie testu ciągłości i zbadaj stany styku zarówno w trybie spoczynkowym, jak i po zasileniu cewki. Prawidłowe funkcjonowanie przekaźnika objawia się tym, że:

• normalnie otwarty styk (NO) nie przewodzi prądu,
• normalnie zamknięty styk (NC) przewodzi.

Po zasileniu cewki te funkcje powinny się odwrócić. Możesz również przeprowadzić test działania przekaźnika, podłączając go do źródła zasilania oraz obciążenia, na przykład żarówki. Zobacz, czy żarówka włącza się i wyłącza wraz z przekaźnikiem; nasłuchuj przy tym dźwięku kliknięcia. Dodatkowo, użycie diody LED może być przydatne w weryfikacji działania przekaźników półprzewodnikowych — powinna świecić, gdy zasilanie jest aktywne. Jeśli masz jakiekolwiek wątpliwości, możesz zamienić przekaźnik na sprawny egzemplarz, co pozwoli na szybką diagnozę problemu. Regularne przeprowadzanie tych testów nie tylko ułatwia identyfikację usterki, ale także przyczynia się do długowieczności oraz wydajności systemu elektrycznego.
